1.概述

        卷揚式啟閉機也稱為卷揚啟閉機，是用鋼索或鋼索滑輪組作吊具與閘門相連接，通過齒輪傳動系統使卷揚筒繞、放鋼索從而帶動升降的機械（圖2）,也叫做鋼絲繩固定式卷揚機。它構造較簡單易于制造,維護檢修方便,廣泛應用于各種類型閘門的啟閉。卷揚式啟閉機分為單吊點和雙吊點兩種。雙吊點卷揚式啟閉機是通過連接軸將兩個單吊點的啟閉機連接在一起進行同步運行，可做成一邊驅動或兩邊驅動。卷揚式啟閉機通常是一扇閘門用一臺啟閉設備，安裝在高出閘門槽頂部的閘墩上。中國已生產并投入運行的卷揚式啟閉機容量已達卷揚式啟閉機有多種型號：QPQ型普通卷揚啟閉機、QPK型快速卷揚啟閉機、QPG型高揚程卷揚啟閉機、QPT型臺車式卷揚啟閉機、QPC船閘用卷揚啟閉機、QPB型閉式卷揚機、QH型弧門卷揚機；根據用戶水利工程設計要求，還可生產雙吊點卷揚式啟閉機，該機是一種水利工程專用機械，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫（水閘、堤壩、隧道、管 道）等進水、退水閘的配套機械，山區、平原有、無電地區均可使用。無電地區增加逆手搖裝置。

2.結構原理

        QP系列卷揚機由電動機、聯軸器、傳動軸、減速器、制動器、開式齒輪、卷筒部分、主令控制器、機架、滑輪等部分組成（QPK型另加有調速器裝置）。卷揚機起吊的鋼絲繩穿過動滑輪及平衡輪，兩頭分別用壓板固定于卷筒左右螺旋槽的端部。啟閉機工作時，電動機的 動力通過聯軸器、減速器及開式齒輪帶動卷筒轉動，鋼絲繩在螺旋槽內收進或放出，使閘門得到啟閉。主令控制器可控制閘門的上、下極限位置，制動器可使閘門停留在所需的位置。本卷揚啟閉機可根據用戶要求配備開度和載荷顯示儀，并可與計算機進行聯控。

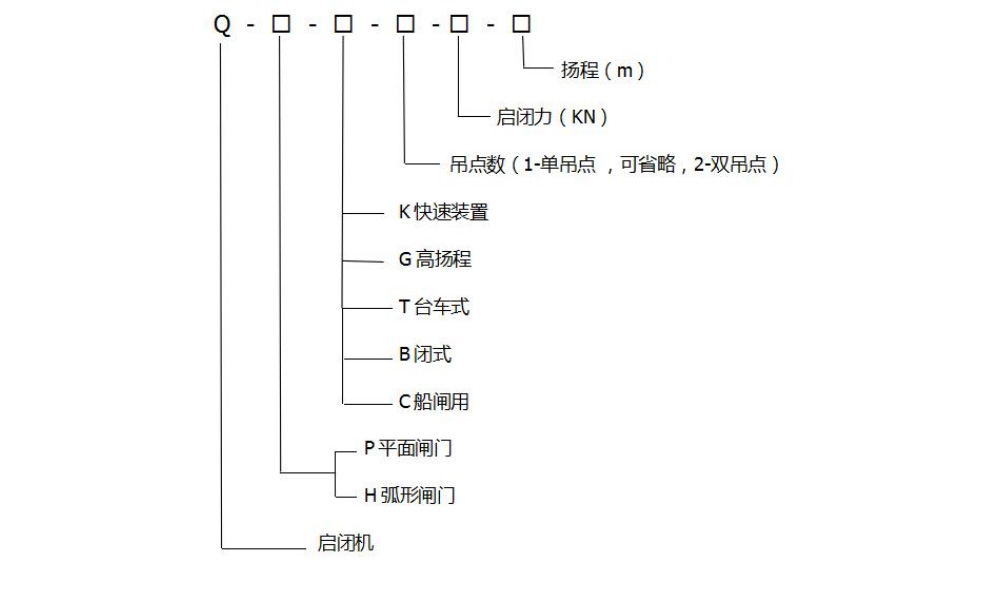

3.型號說明

4. QP系列啟閉機不能作斜吊運行

5.啟閉機設有上下行程限位開關作極限保護運行

6.啟閉機的吊點中心距應該按參數中規定的范圍內選擇正確數值，超出規定范圍內的吊點距需加中間支撐裝置。

7.啟閉機的吊耳外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪的銷軸尺寸來決定。

8.啟閉機啟門高度;用戶應提供參數值或給出閘門銷軸中心至啟閉機底座距離，有拉桿時則銷軸中心應為最高位置一節的上軸孔中心。

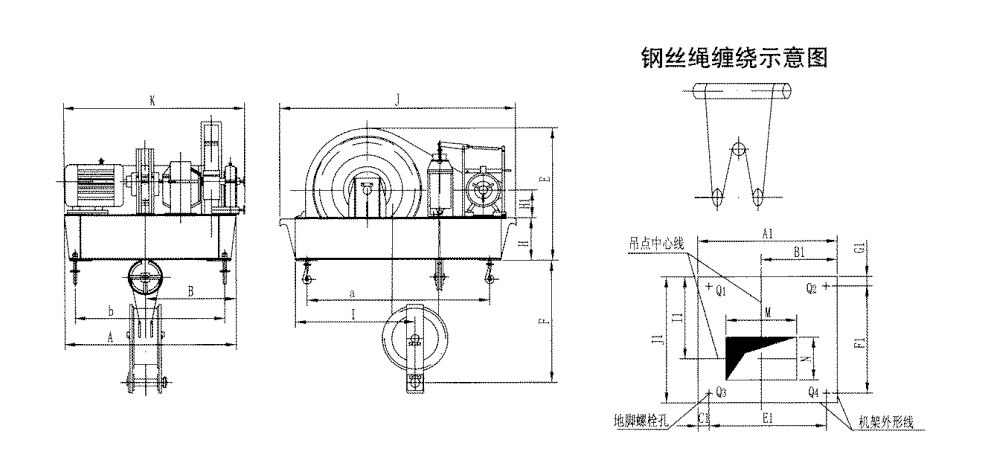

9.啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。

10.用戶特殊要求雙方可協商解決。

12.用戶選購件名錄（另外計價）

        a.用戶提出特殊電控系統

        b.手搖機構

        c.非本公司常規配置的過載保護及高度顯示裝置及其他附錄要求

        d.加長部分鋼絲繩

        e.用戶提供圖紙與本公司產品比較，增加的材料部分

13.本系列啟閉機技術要求，如有變更，恕不另行通知，以公司資料為準。訂貨時須注明型號、規格及技術參數；若有特殊要求（含電控系統），可相互協商，達成技術協議后，再行辦理合同手續。

14.設備重量僅供需方設計時參考，不作為用戶收貨依據

15.凡屬目錄外的機型或產品，則由需方給出技術參數和水工布置圖，雙方達成共識后，再行辦理合同手續 。

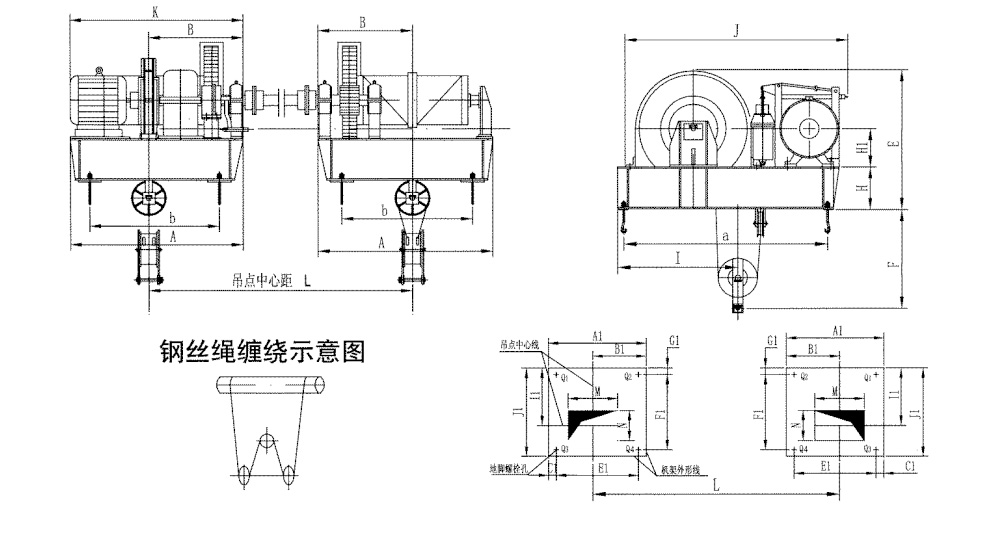

QP系列卷揚式雙吊點啟閉機

QP2×50KN-QP2×650KN外形及基礎布置示意圖
