1.用途及特點

QLB系列扳手式螺桿啟閉機，廣泛應用于水利、水電、火力發電、電站、市政、環保工程中與閘門、攔污柵、濾網、堰門、蝶閥、閘閥等配套使用，以實現水渠和泵站進水、排水截流的開啟與閉合。具有啟閉高度顯示、手搖輕便靈活、自鎖止動、露天安裝、防腐、防銹能力強等特點。

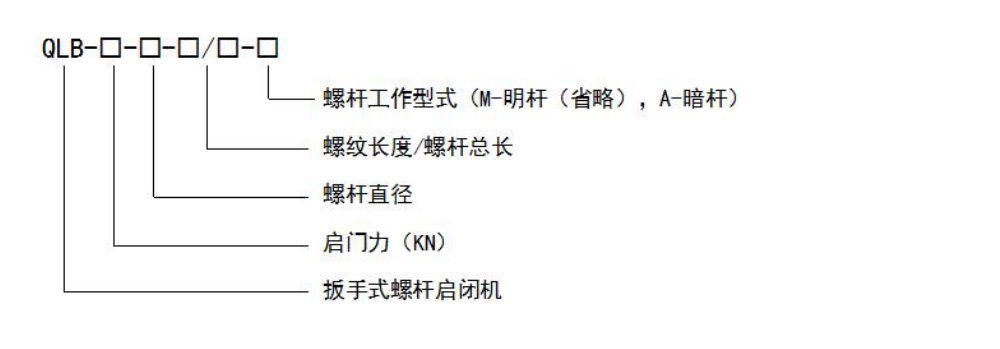

2.型號說明

3.結構原理

QLB系列扳手式螺桿啟閉機是通過旋轉扳手或手輪帶動螺母旋轉，實現螺桿上升下降，進行開啟、關閉。

4.訂貨須知

用戶自配閘門時，我公司提供吊座尺寸（圖1-2、表1-2）。

如果用戶需要我公司提供機架請在訂貨時注明。

訂貨時須注明啟閉機底部平臺至閘門門頂?shù)母叨菻。

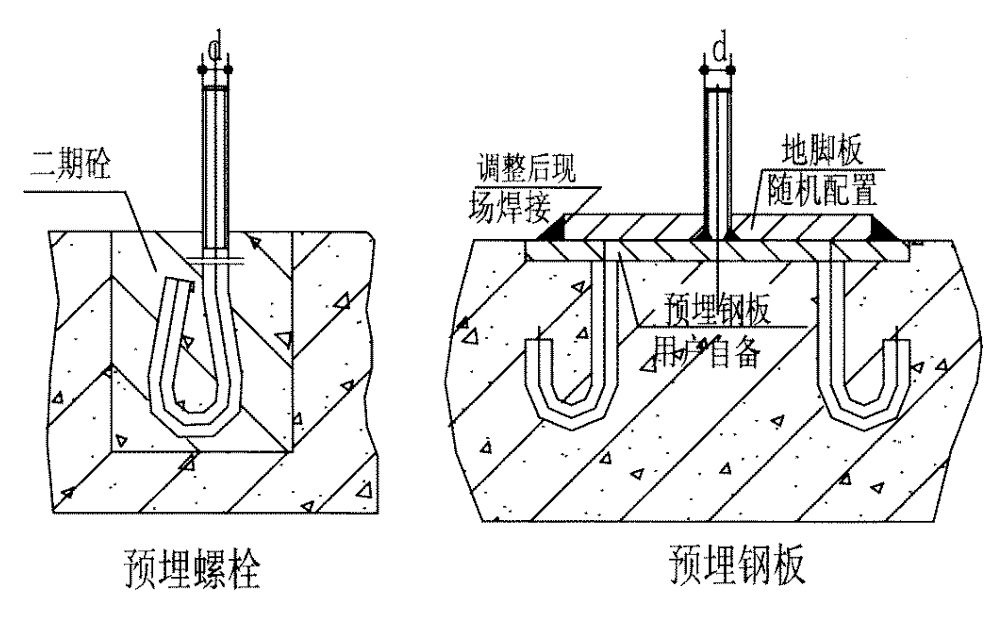

6.螺桿機地腳螺栓布置方法

螺桿機地腳螺栓布置方法有預埋螺栓和預埋鋼板。

推薦使用鋼板的安裝方式。
