1.用途

滑閥可安裝于各種水池或水井的管道上，功能同于鑄鐵鑲銅閘門，滑閥為手動操作，單向受壓，密封材質為銅合金，耐腐、耐磨，開啟時有指針指示、直覺好。

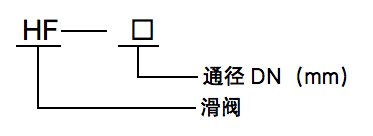

2.型號說明

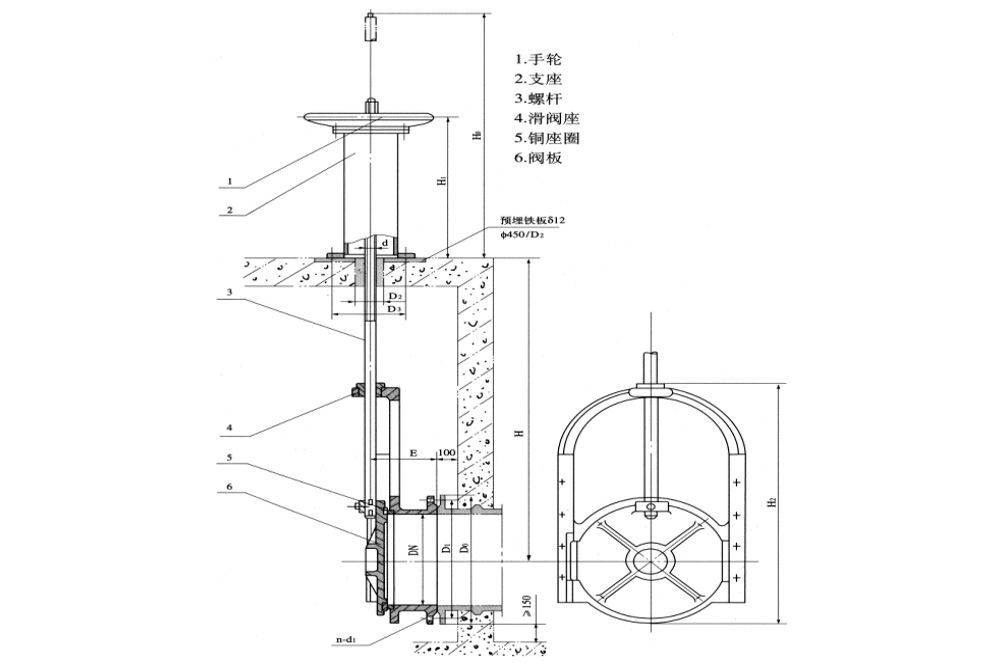

3.外形結構圖

4.訂貨說明

1.訂貨時應注明型號規格，并注明H，不注明按最短尺寸

2.本設備包含手輪啟閉裝置，若用戶需改用手電兩用啟閉機請參見相關樣本，并注明；

3.本設備與穿墻管連接法蘭尺寸，可按用戶標準生產。

鑄鐵閘門

1.用途及特點

鑄鐵閘門主要用于給排水、灌溉、水利、水電市政、防水處理工程中，用來截止、疏通水流或起調節水位的作用。

2.型號說明

3.工作原理

  鑄鐵閘門主要由門框、門體、導軌（小規格的與門框連在一起，大規格的與門框分體）、吊耳、密封面等組成。鑄鐵閘門由啟閉機直接帶動，使閘門在門槽內自由升降運動，從而完成閘門的啟閉。在斜楔和水壓力的組合作用下，使閘門、門槽的兩個加工面（也稱止水面）相互貼合，從而起到剛性止水作用。閘門上鑄有2-4個斜楔，門框上裝有相對數量的擋鐵加以強行止水。

 4. 特點

   鑄鐵閘門的門體、門框等由灰鑄鐵（或球墨鑄鐵）制成，結構強度高，耐腐蝕性好，承壓能力大（正向承壓：0.1Mpa）密封面也可采用青銅精密加工，密封性好，滲水量?。徽?.72L/m.min,反向0.72L/m.min。品種齊全，適用范圍廣，安裝調整方便。

5. 安裝方式

     鑄鐵閘門的門框和門體為整體安裝，二次澆筑方式（亦可一次性整體安裝澆筑），澆筑前以密封止水面及側向導軌面為基準將閘框調整，固定，撐好背面，防止變形，澆砼漿一定要保證閘門在閉門位置并檢查門體與門框的密封，在密實的情況下進行澆筑。鑄鐵閘門安裝澆注砼前，調整門體與門框之間的間隙，鎖緊楔塊裝置，以達到良好的止水效果。鑄鐵閘門的門槽與門板為配套件，在搬運、倉儲及安裝時不得互換，以免影響止水效果。閘門的迎水面一定要按設計要求安裝，否則會因板面受壓力方向不對，引起板面斷裂。遇反向受壓，訂貨時需說明，使用時必須按操作規程操作。經常檢查閘門板與閘槽是否卡澀，及時將卡澀物清除，保證位置置中，使設備正常

6.安裝形式圖

7.閘門與啟閉機布置圖(以附壁式為例)

8.使用與保養

1.使用手動啟閉機開啟、關閉閘門時，用力應均勻，切勿用力過猛，以防損壞（傷）定位裝置。

2.使用手電兩用啟閉機啟閉閘門時，應注意到：

a.用電動啟閉時，應檢查手搖柄是否脫離轉軸，以免在啟動時碰傷人員。

b.用手動啟閉時，應切斷電源，將搖柄插入孔內搖動（或將電動裝置上的電動標記記入到手動標志上去）。（詳情見電動裝置說明書）

c.每2-3個月對啟閉機軸承，傳動螺桿、螺母等加注1-2次潤滑液，大保養時，應給軸承部分注滿牛油。

d.每年需對閘門作一次油漆、防腐處理。

9.注意事項

1.閘門位置應處于鉛垂狀態，不可斜置

2.水流方向必須正面進入閘門，閘門不可承受反向壓力（雙向閘門除外）

3.閘門底邊與池底距離不得小于250mm，閘門連框與池壁的距離各為300mm以確保安裝

4.各系列閘門承受的水壓不應超過額定標準

5.安裝啟閉機與絲桿時應注意啟閉機、螺桿和閘門必須絕 對在同一鉛垂面內

6.當閘門提升高度較高時應增設軸承架、安裝軸導架時應注意閘門全部打開時，絲桿的接頭處不經過軸承架

7.法蘭式安裝需在裝配聯接處墊一層橡膠密封墊，再把周邊及導軌背部用混凝土二次灌漿。

10.閘門安裝方式適用范圍說明

    1.單向閘門可采用附壁式、法蘭式或墻管式：

    2.雙向閘門可采用附壁式或法蘭
