1.用途

YLZ型臺車式移動格柵除污機是一種可水平移動的新型除污機。它適用于進水渠道較寬的自來水廠、大型雨、污水提升泵站；污水處理廠、電廠等進水口處，依次去除水體中的漂浮垃圾和雜物，保護后續工藝設備的安全運行。

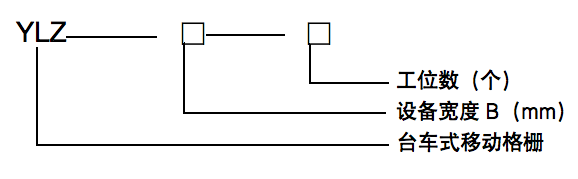

2.型號說明

3.結構及工作原理

該設備采用三索鋼絲繩牽引式、臺車移動式，同樣由耙斗和固定柵條組成過水柵面，當污水流經柵面，大于柵隙的雜物被攔截；格柵軋軌器牢固地固定在工作平臺一側，耙斗待命時，停在工作平臺上；啟動運行按鈕，行走電機驅動移動臺車沿鋼軌移動到第 一個工位后，由預設的定位裝置來確定其定位精度，定位時小車兩側與耙斗導軌對齊，軋緊軋軌器，此時小車準確定位，其定位精度不大于2.0mm;耙斗下降，然后翻耙電機工作使耙斗張開，當耙斗下降至最 底位置時，升降電機停止工作，間隔數3秒（可調）后，由翻耙電機工作，使耙斗插入水下柵條內，使其嚙合，此時，升降電機再次工作，將耙斗沿柵條、托渣擋板提升至卸污口，由預設的刮掃器將污物刮入壓榨機或垃圾桶內外運，每清撈1次（可調）移動1個工位寬度，第2個倉位的工作程序過程與前一個工位相同；直到n個工位清污完畢后，預先程序使移動臺車返回至出發始端，從而完成1個工作周期。

4.主要特點

1.框架結構獨特，采用分體式，下部為柵條，固定在渠道內，每組柵片組兩側均設有導軌，上部移動臺車在行走電機的驅動下平穩在路軌上行駛；

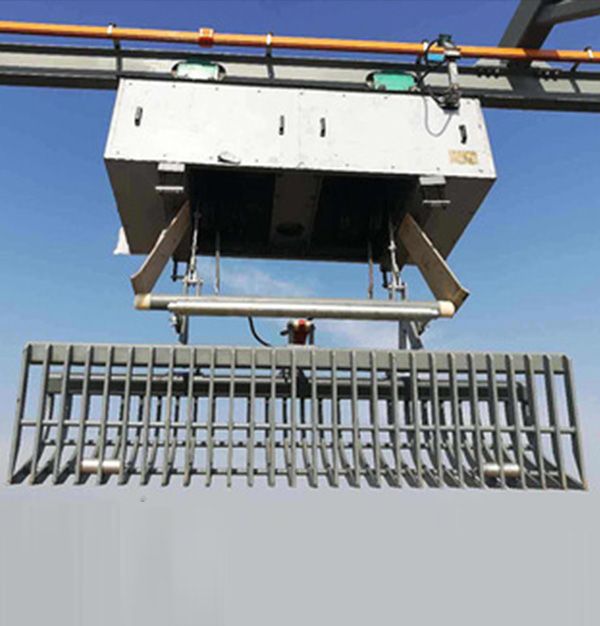

2.耙斗采用專用的大容量、重載型的“抓斗式”，它通過兩側的滾輪導向和鋼絲繩牽引保證其平穩運行。

3.在上機架上設有卸料刮板，可有效地將耙斗內的污物刮至卸料口排出，卸料干凈徹底。

4.臺車的行走，耙斗的升降及開合為三個獨立的驅動系統，在電氣系統的控制下按設置的程序運行；

5.移動臺車上設有限位裝置 、定位機構和感應開關，以保證定位準確，其定位誤差±2mm;整機結構緊湊，并在適當的位置安裝傳感器，運行安全可靠。

6.設備操作簡單，可直接就地/遠程控制設備運行；

7.本機采用移動電纜配電，取代以前用過的電纜卷筒，具有美觀大方，操作簡單，并減少了工作載荷，同時使用效果較好，避免出現電纜跑偏、亂卷等情況，從而減少了設備故障率。

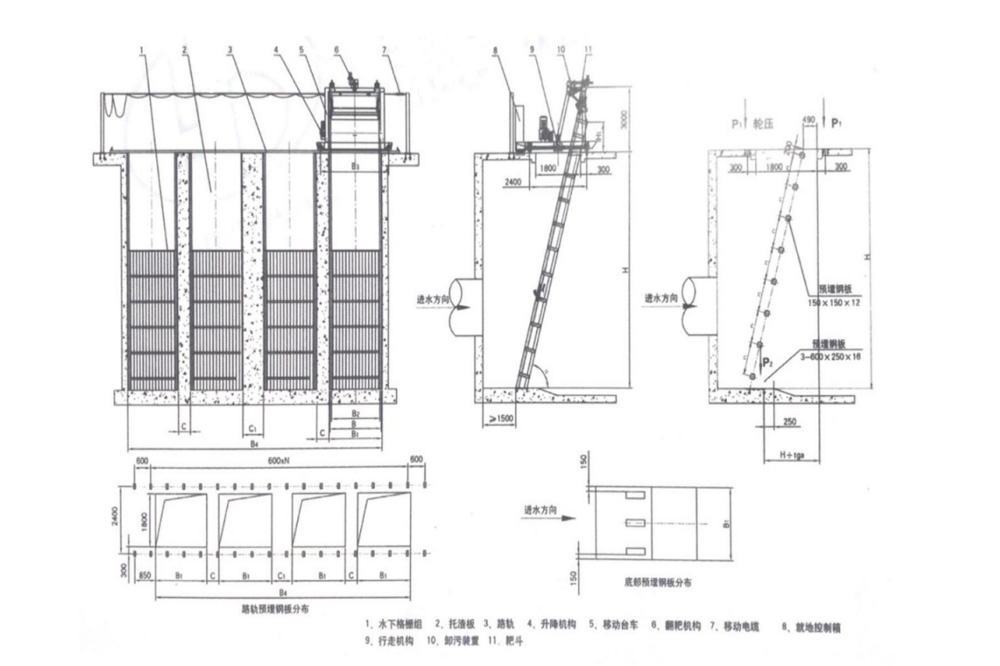

5.結構示意圖
