1.用途

適用于城鎮污水處理廠沉砂池的砂水處理，它主要與旋流沉砂池除砂機或橋式吸砂機配套使用，將排出的砂水混合物作進一步的分離。

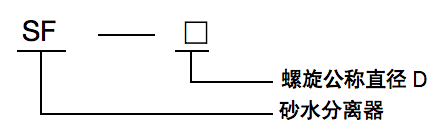

2.型號說明

3.結構及工作原理

3.1 結構

無軸螺旋、襯條、U 型槽、水箱、導流板、出水堰和驅動裝置組。

3.2 工作原理

  砂水混合物從分離器一端頂部輸入水箱，混合液中重度較大的，如砂粒等將沉積于槽型底部，在螺旋推動下，砂粒沿斜置的槽底提升出，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶，而與砂水分離后的水從溢流口排出并送往廠內進水池。

4.特點

4.1驅動裝置采用軸裝式平行軸斜齒輪式減速機，結構緊湊，運行平穩安全。

4.2粒徑大于0.2mm的顆粒分離后的回收率可達96%。

4.3 U型槽內設有內襯，耐磨性能強、使用壽命長、更換簡便。

4.4整機全封閉操作，環境條件較好，機架采用膨脹螺栓固定，無需預埋件。

4.5 該設備可與配套設備進行聯動控制，控制方便，也可自行配套就地控制箱。

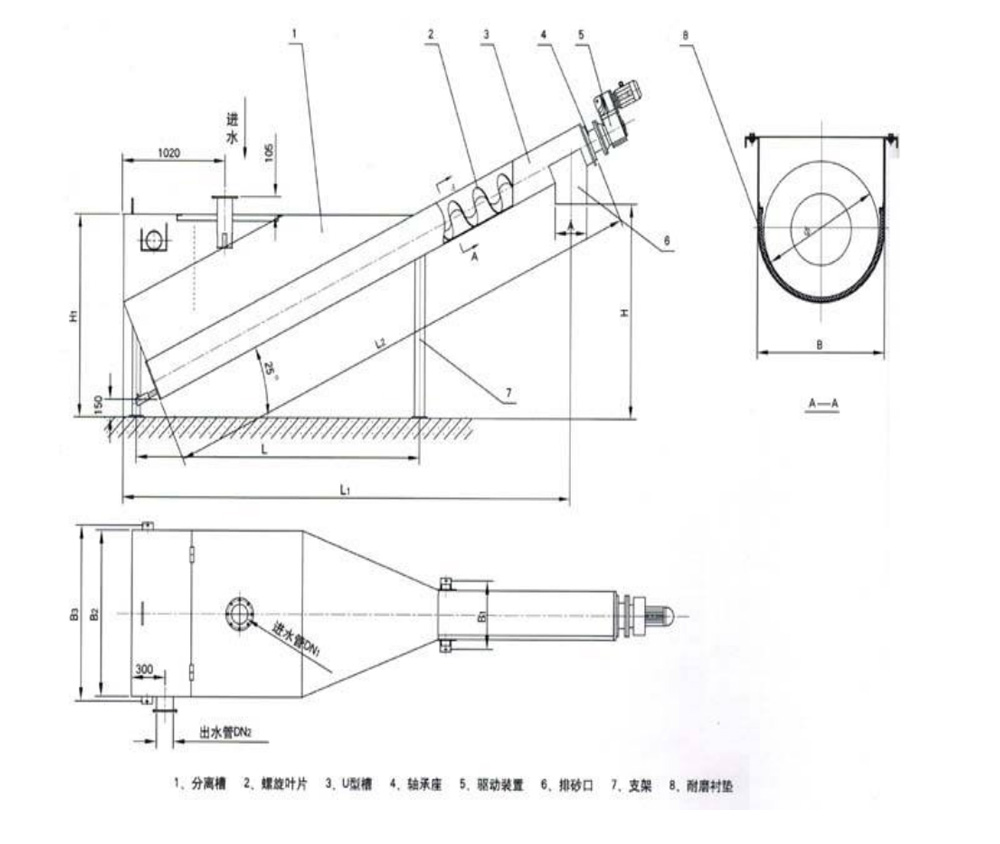

5.結構示意圖
