1.用途

用于大中小的自來水廠、雨/污水提升泵站、污水處理及電廠進水口等處，以攔截和清除水中粗大的漂浮物和底部沉積物，保護水泵葉輪，減輕后續工藝設備的處理負荷。

2.型號說明

3.結構及工作原理

3.1 結構

三索式鋼絲繩格柵除污機主要由主體框架、耙斗、起吊機構、驅動單元、清污刮板、擋渣板、卸料口、和控制系統等組成。

3.2 工作原理

   污水流經柵面，大于柵隙的雜物被攔截：耙斗先由翻耙電機驅動，完成開翻動作后停止，再由升降電機驅動，并在高度限 制器的控制下，沿兩側導軌下降至格柵井底后停止，并再次自動開啟翻耙電機，完成合耙動作后停止，升降電機又再次啟動，耙斗在鋼絲繩的牽引下，插入柵條間隙中，將攔截的雜物撈起，并沿著柵面、擋渣板上升，在高度限 制器的控制下，在到卸料口位置后，升降電機停止，上機架處的清污刮板隨耙斗的上升動作自動將雜物刮除，從卸料口中落入輸送機或垃圾小車上，一次清撈過程完成。

4.特點

4.1框架結構獨特，采用分體式，即上機架與下部格柵組不是一體。

4.2耙斗采用專用的大容量，重載型的“抓斗式”，通過兩側的滾輪導向和鋼絲繩牽引保證其運行平穩。

4.3在上機架上設有卸料刮起板，可有效地將耙斗內的污物刮至卸料口排出，卸料干凈徹底。

4.4耙斗的升降和開合為兩個獨立的驅動系統，在電氣系統的控制下，按設置的程序運行。

4.5設備操作簡便，可直接就地/遠程控制設備的運行。

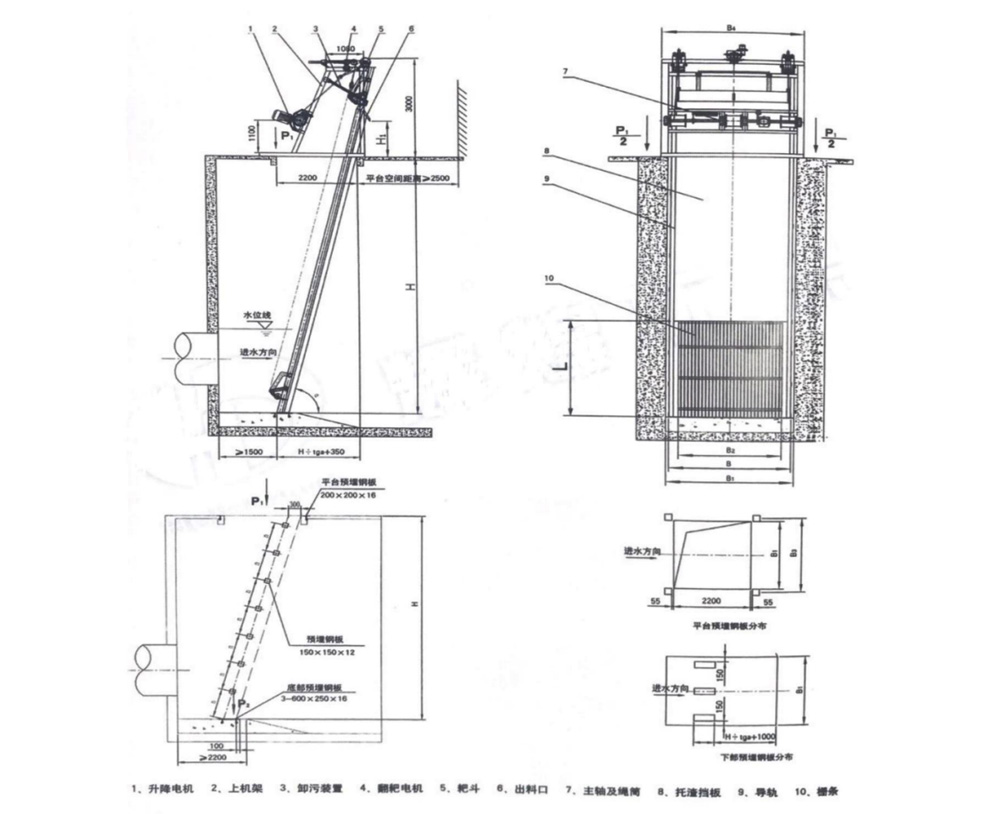

5.結構示意圖
